保温隔热层防变形结构对于3c消防排烟风机的重要性！

发布日期：2019-02-13 作者：染染点击：

3c消防排烟风机的保温隔热层防变形结构，设置于炉壁内侧，包含装置板，设置于装置板内侧的冷却部分及设置于所述冷却部分外周的保温隔热层，其中：保温隔热层包含保温填料和包覆所述保温填料的保温面板，所述保温面板上设置有开槽，所述保温面板的保温填料侧的开槽处焊接开槽封板，开槽封板选用单边焊接的形式。

　　冷却部分包含水平方向的四块榜首冷却水隔板和垂直方向的两块第二冷却水隔板及旁边面的两块第三冷却水隔板，榜首冷却水隔板、第二冷却水隔板与所述

　　第三冷却水隔板经过焊接衔接，第二冷却水隔板的中部开设第二通孔;

　　3c消防排烟风机厂家保温面板包含水平方向的上下两块榜首保温面板，垂直方向的第二保温面板及旁边面的两块第三保温面板，榜首保温面板、第二保温面板与第三保温面板经过焊接衔接，第二保温面板的中部开设有第三通孔，第二保温面板上对称开设有四条开槽，榜首保温面板和第三保温面板的中部分别开设有一条开槽;

　　第二通孔和第三通孔内穿设主轴钢管。

　　主轴钢管与第二保温面板及第二冷却水隔板焊接衔接，主轴钢管末端设置密封装置板，密封装置板与第二冷却水隔板焊接衔接。

　　装置板与榜首冷却水隔板、所述第二冷却水隔板、所述第三冷却水隔板及主轴钢管共同围成冷却水腔体，装置板上与冷却水腔体相应的位置开设有冷却水进口和冷却水出口，冷却水出口设置在所述冷却水腔体的左上角，冷却水进口设置在冷却水腔体的右下角。

　　冷却水隔板、第二冷却水隔板及第三冷却水隔板与保温填料触摸的一侧设置榜首加强筋。冷却水隔板、所述第二冷却水隔板及所述第三冷却水隔板与冷却水触摸的一侧设置第二加强筋。装置板的中部具有方孔，外周开有若干个榜首通孔。

　　保温面板上开槽，高温条件下膨胀气体可从开槽的缝中开释出，可以确保保温隔热层的热变形在合理范围内，提高了风机性能及风机安全性;

　　冷却水隔板上设置加强筋，确保了保温隔热层结构的强度。

　　3c消防排烟风机运转时，主轴需求通冷却水散热降温，通常选用保温隔热层阻隔冷却水与风机内部高温介质，提高冷却水对主轴的冷却效率。现有技术中，保温材料经过保温面板密封，其密封腔体中留有空气，高温条件下，空气发作膨胀，一起保温材料开释高温气体，堆集到一定程度会导致保温隔热层发作形变，导致保温面板兴起变形，保温面板与叶轮冲突，导致风机性能下降，且会下降冷却水的冷却效果，严峻时将导致主轴过热，引起电机被烧坏。

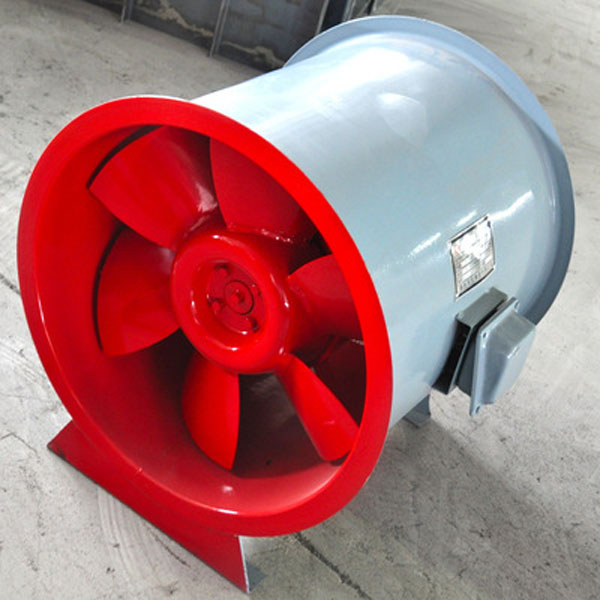

3c消防排烟风机
